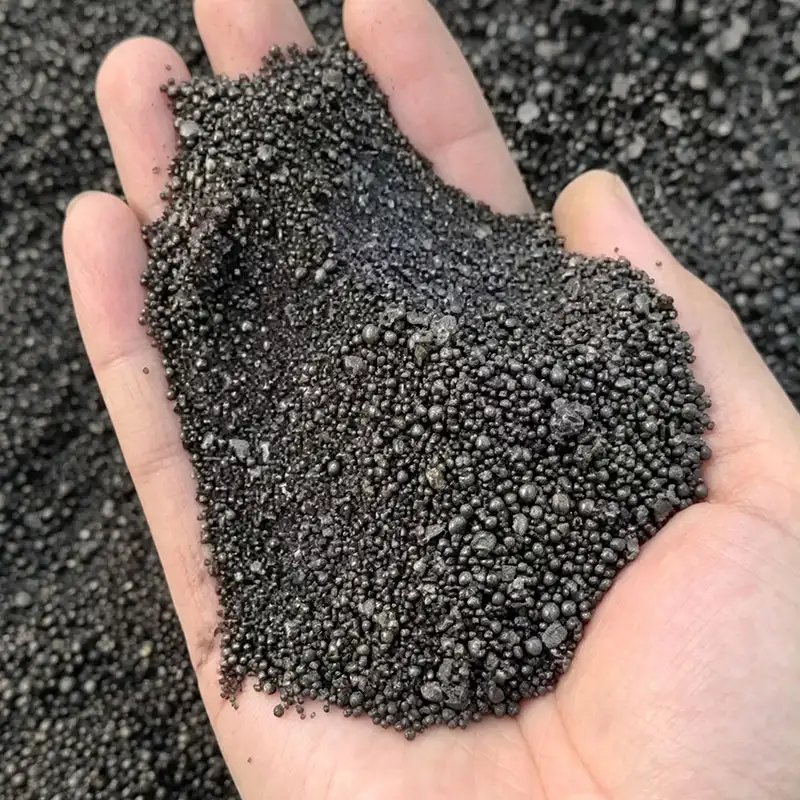

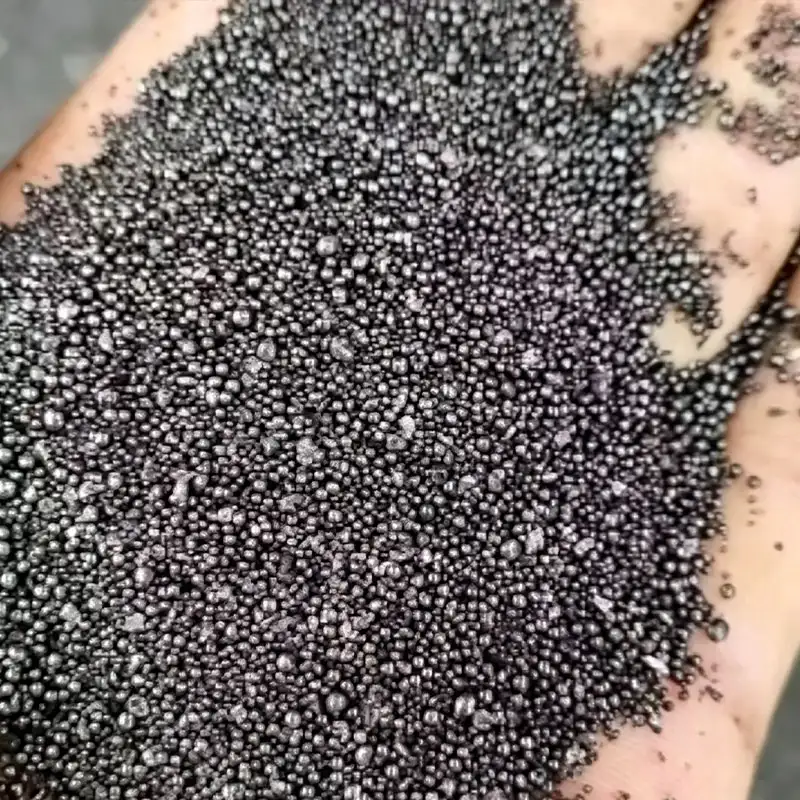

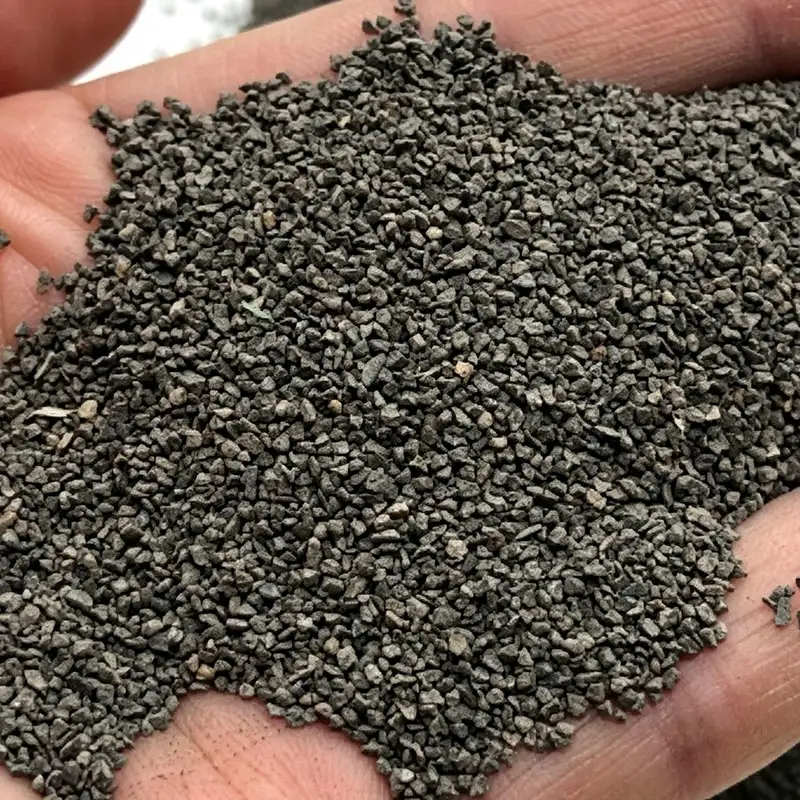

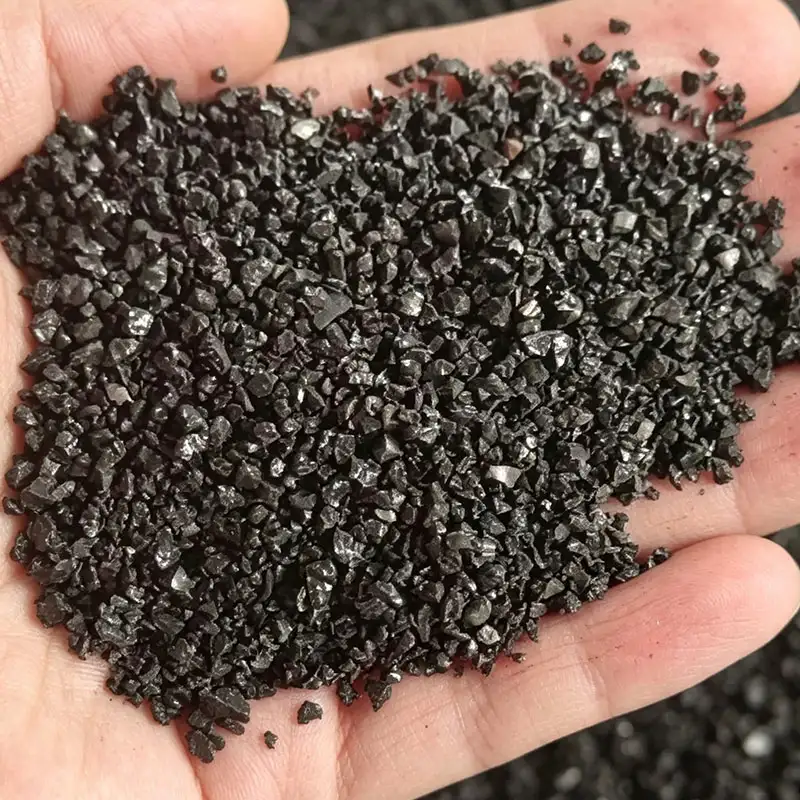

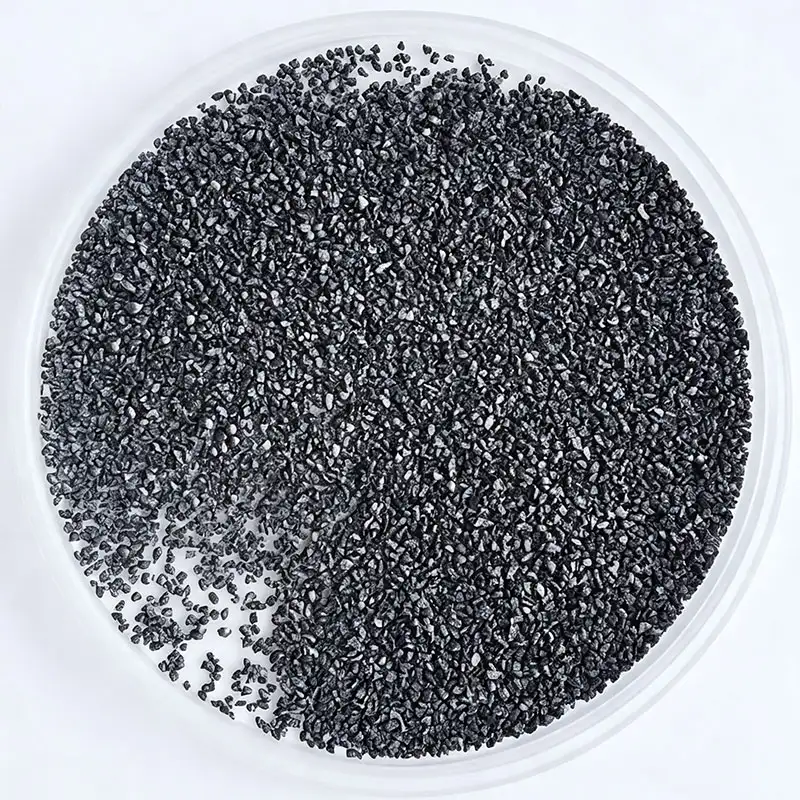

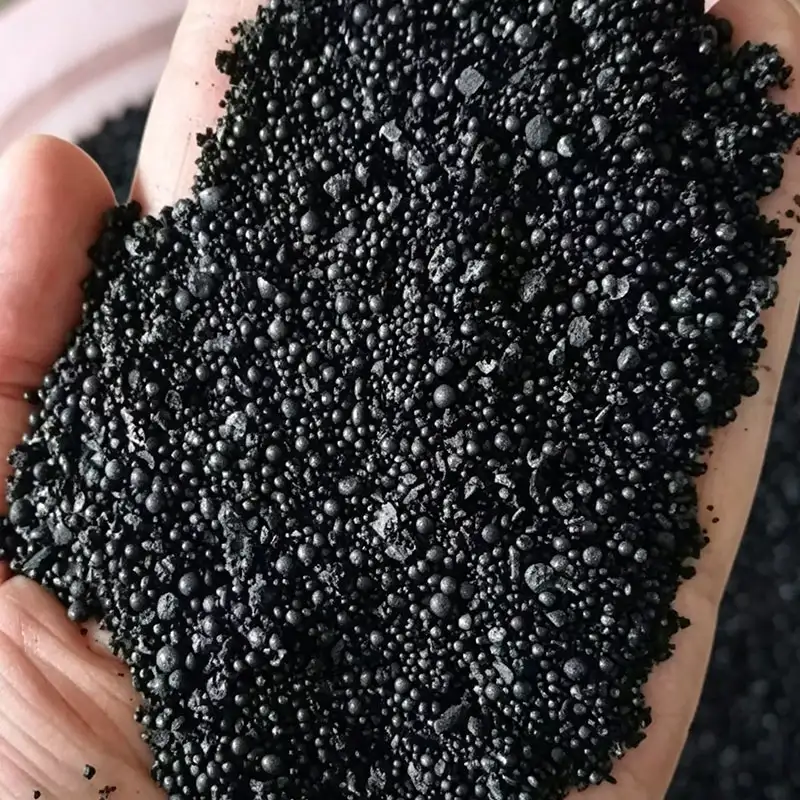

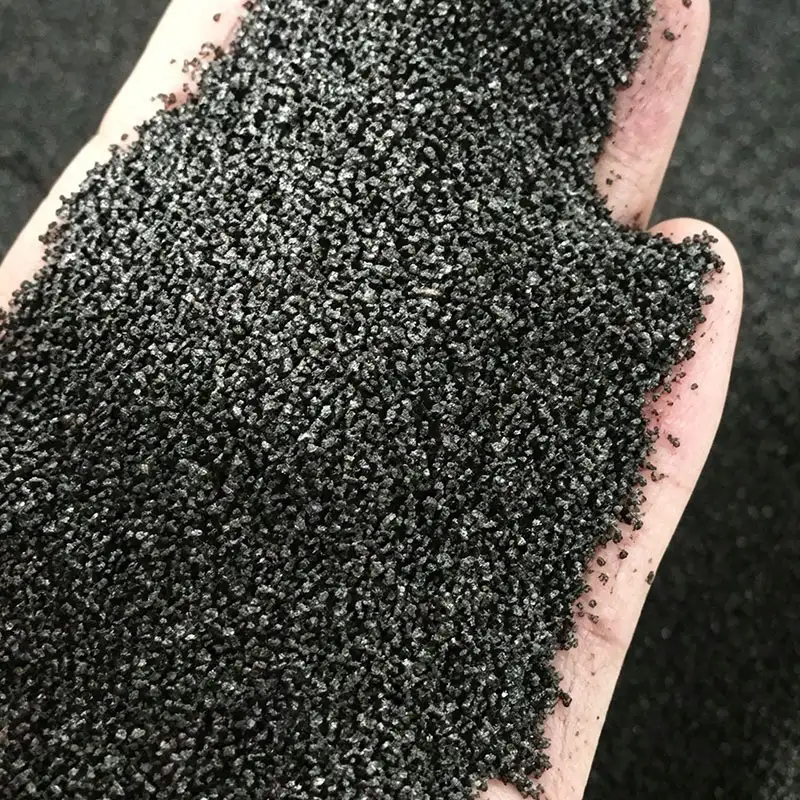

Литая стальная крошка

Shandong Haishan Industrial Technology производит литой стальной песок на предприятии годовой мощностью 100 000 тонн и поставляет его клиентам в более чем 50 странах. Этот угловой абразив изготовлен из высокоуглеродистой стали и предназначен для тяжелой промышленной очистки, где сила резания важнее, чем эффект закалки. Используется для удаления толстой прокатной окалины, сильной ржавчины и песка с отливок и стальных конструкций. Это неправильный выбор для прецизионных деталей, тонких пластин или приложений, требующих упрочнения поверхности.

Производство и термообработка

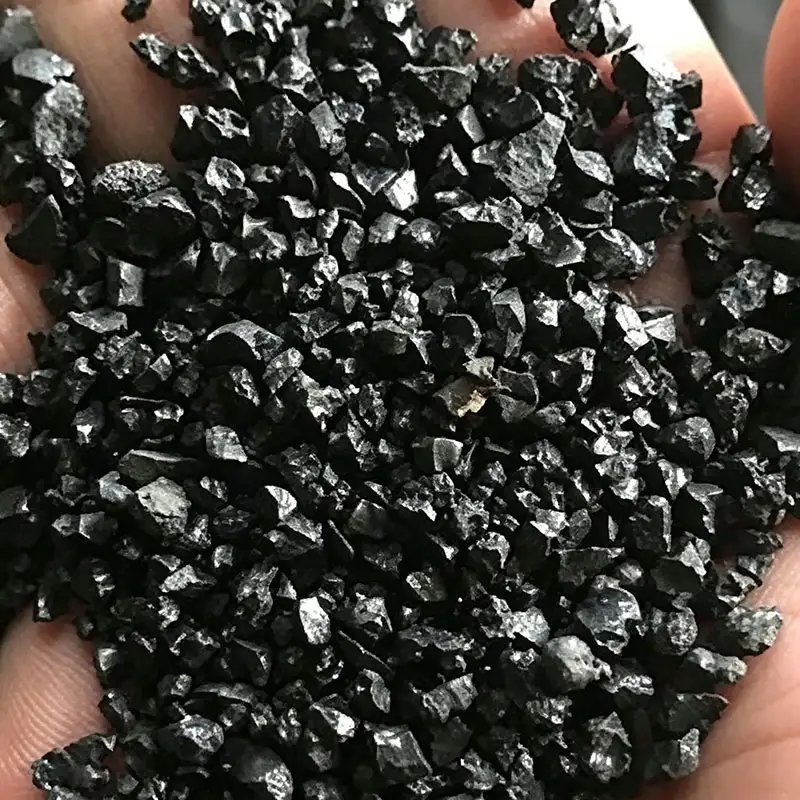

Производственный маршрут включает плавку высокоуглеродистой стали, ее распыление на дробь, а затем дробление дроби на угловатые частицы. Измельченный материал просеивается через несколько сит для контроля распределения частиц по размерам. Затем применяется двойной цикл закалки и отпуска для достижения заданной твердости и ударной вязкости. Этот процесс удаляет сферические или округлые зерна, оставляя продукт с острыми, неровными краями, которые скорее режут, чем отскакивают.

Твердость обычно поддерживается в диапазоне от 42 до 55 HRC, в зависимости от конкретной марки. Методы испытаний соответствуют SAE J444 по размеру и GB/T 18838 по химическим и механическим свойствам.

Ключевые характеристики

В пределах диапазона твердости доступны различные марки. Оценка GP обычно находится в нижней части, GL — в середине, а GH — в верхней части. Точную марку следует выбирать в зависимости от твердости заготовки и типа удаляемых загрязнений.

Как работает литая стальная крошка

• Агрессивная резка:Угловые кромки концентрируют нагрузку на небольшой площади контакта, что делает его эффективным для удаления твердой оксидной окалины, толстой ржавчины и литейного песка с отливок.
• Контролируемый пробой:Закаленная мартенситная структура помогает частицам противостоять преждевременному разрушению, что позволяет многократно использовать их в дробеструйных машинах.
• Создание анкорного профиля:На углеродистой стали литая стальная крошка обычно дает профиль поверхности в диапазоне 40–100 мкм, в зависимости от размера частиц и давления струйной обработки. Этот профиль подходит для многих систем покрытий, работающих в тяжелых условиях.
• Пригодность к вторичной переработке:В системах струйной очистки с замкнутым контуром рабочую смесь можно поддерживать путем добавления новой крошки по мере разрушения отработанных частиц. Это снижает долгосрочную стоимость абразива по сравнению с одноразовыми минеральными абразивами.

Где не следует использовать литой стальной песок

Этот продукт не предназначен для дробеструйной обработки или укрепления поверхности. Его угловатая форма создает шероховатую поверхность и удаляет материал; он не создает слоя сжимающих напряжений, необходимого для увеличения усталостной долговечности. Он также не подходит для тонкой стальной пластины (менее 6 мм) или деталей, обработанных с высокой точностью, поскольку агрессивная резка может вызвать деформацию или чрезмерное удаление металла.

Выбор правильного размера частиц

В таблице ниже представлены общие рекомендации по подбору размера зерна из литой стали для типичных задач по очистке. Окончательный выбор должен быть подтвержден испытаниями на реальной заготовке.

Частицы большего размера быстрее удаляют тяжелые загрязнения, но оставляют более глубокий профиль. Частицы меньшего размера обеспечивают более гладкую поверхность, но для достижения того же уровня чистоты может потребоваться больше времени.

Литая стальная крошка против стальной дроби

Эти два абразива часто используются вместе в одной пескоструйной машине, но они служат разным целям. В таблице ниже приведены основные различия.

Во многих случаях применения конструкционной стали используется смесь стального песка и стальной дроби, чтобы сбалансировать скорость очистки и профиль поверхности. Соотношение зависит от спецификации покрытия и состояния стали.

Общие приложения

• Удаление высокотемпературной оксидной окалины с чугунных и стальных отливок.
• Удаление сильной ржавчины с стальных отходов, подержанных листов и старых конструкций.
• Подготовка поверхности крупных стальных деталей перед нанесением толстослойного антикоррозионного покрытия.
• Удаление окалины с горячекатаного стального листа и профилей.
• Пескоструйная очистка судовых плит, резервуаров для хранения и сосудов под давлением

Контроль качества и документация

Каждая партия литой стальной крошки проверяется на химический состав, твердость и гранулометрический состав. В лаборатории используется спектрометр прямого считывания для химических исследований, твердомер Роквелла для определения твердости и просеивающая машина для анализа размеров. Сертификаты анализов и протоколы испытаний поставляются с каждой поставкой. Дополнительные документы, такие как отчеты о металлографической структуре и сертификаты ISO 9001:2015, доступны по запросу.

Упаковка и хранение

Литая стальная крошка упаковывается в мешки по 25 кг с внутренним вкладышем из влагостойкого полиэтилена и наружным тканым полипропиленовым мешком. Для более крупных заказов доступны мешки по 1000 кг на поддонах. На экспорт поддоны соответствуют требованиям МСФМ 15. Хранить в сухом, закрытом помещении, чтобы предотвратить впитывание влаги. Мешки следует хранить над землей и вдали от прямого дождя.

Часто задаваемые вопросы

В чем разница между литой стальной дробью и стальной дробью?

Зернистость из литой стали имеет угловатые, неровные края, которые режут и царапают поверхность, что делает ее подходящей для удаления сильной ржавчины и окалины. Стальная дробь имеет сферическую форму и действует за счет удара, оставляя более гладкую поверхность и обеспечивая эффект наклепа. Многие пескоструйные машины используют смесь обоих, чтобы сбалансировать эффективность очистки и профиль.

Какую твердость выбрать для удаления сильной ржавчины?

Для сильной ржавчины часто эффективен диапазон твердости HRC 48–55, поскольку он обеспечивает сильное режущее действие, сохраняя при этом достаточную вязкость, чтобы избежать преждевременного разрушения. Если ржавчина умеренная, HRC 42–50 может быть достаточным и более экономичным.

Можно ли использовать литой стальной песок для дробеструйной обработки?

Нет, литая стальная крошка не рекомендуется для дробеструйной обработки. Его угловатая форма удаляет материал, а не создает однородный слой напряжения сжатия. Для наклепа используйте сферическую стальную дробь или кондиционированную дробь из проволоки.

Подходит ли литая стальная крошка для поверхностей из нержавеющей стали?

Нет, литая стальная крошка изготовлена ​​из углеродистой стали и может вызвать загрязнение нержавеющей стали железом. Для нержавеющей стали используйте абразивные или неметаллические материалы из нержавеющей стали.

Какой профиль поверхности можно получить с помощью литой стальной крошки?

На углеродистой стали зерно из литой стали обычно имеет профиль от 40 до 100 мкм, в зависимости от размера частиц, твердости и параметров струйной обработки. Используйте дублирующую ленту или измеритель профиля поверхности, чтобы проверить фактический профиль перед нанесением покрытия.

Можно ли переработать литой стальной песок?

Да, в дробеструйных машинах замкнутого цикла литая стальная крошка может перерабатываться многократно. Разрушение частиц происходит постепенно, а рабочая смесь поддерживается за счет добавления новой крошки. Срок переработки зависит от марки, давления струи и твердости заготовки.
