Высокоуглеродистая сталь

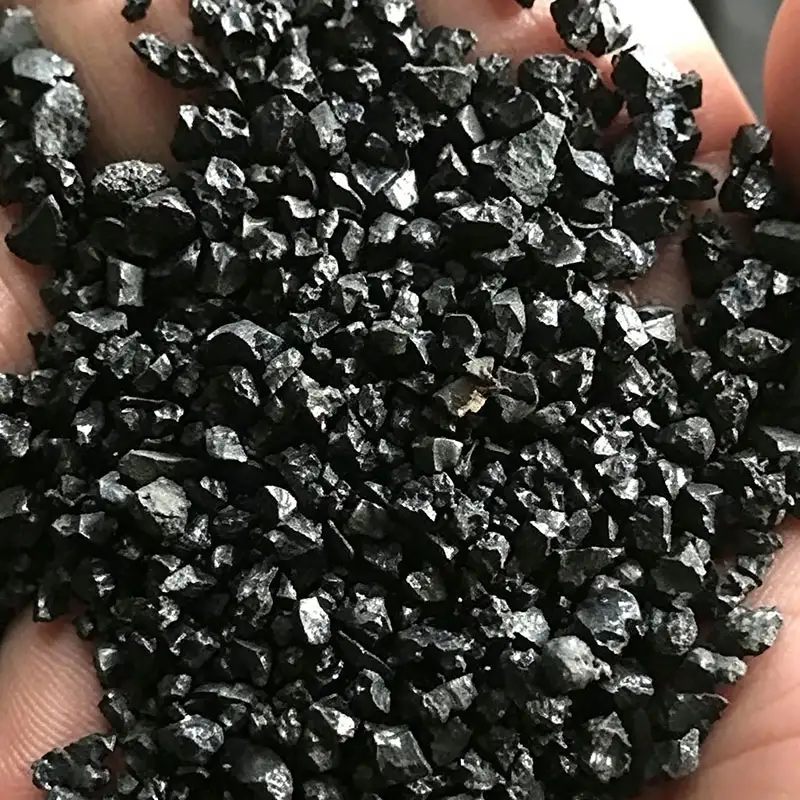

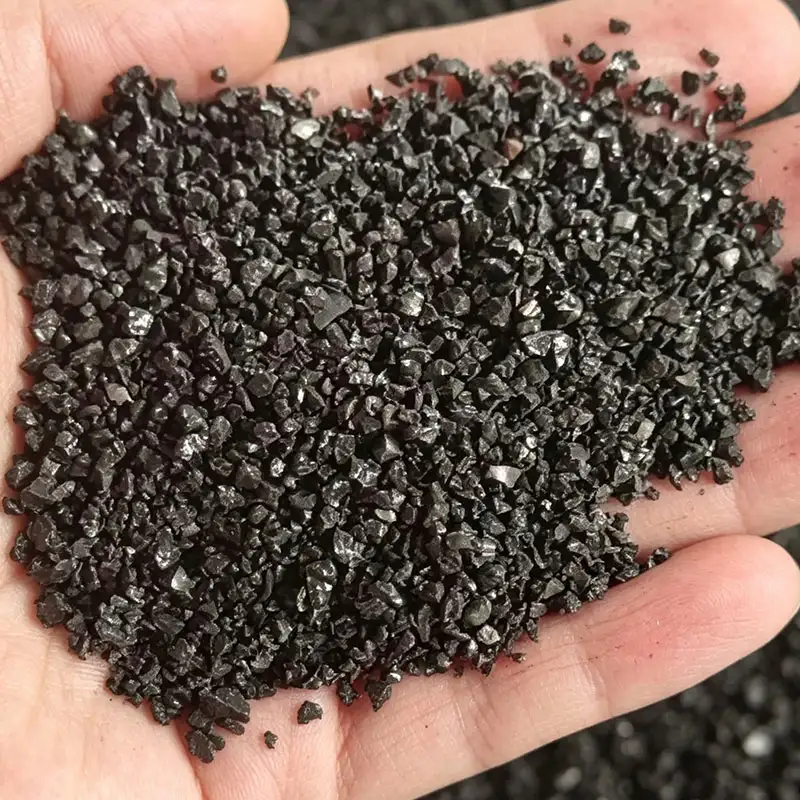

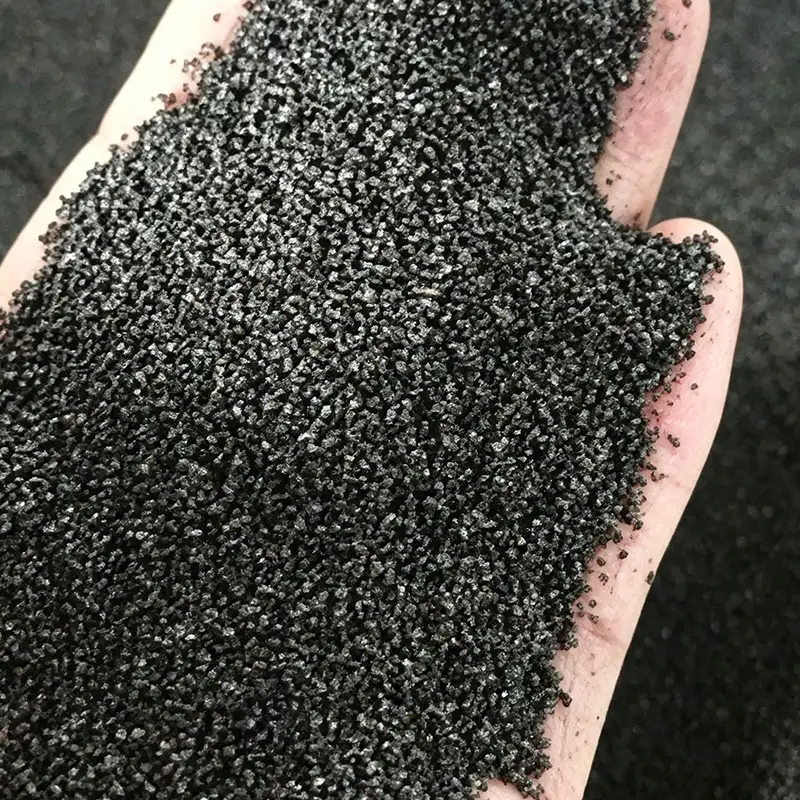

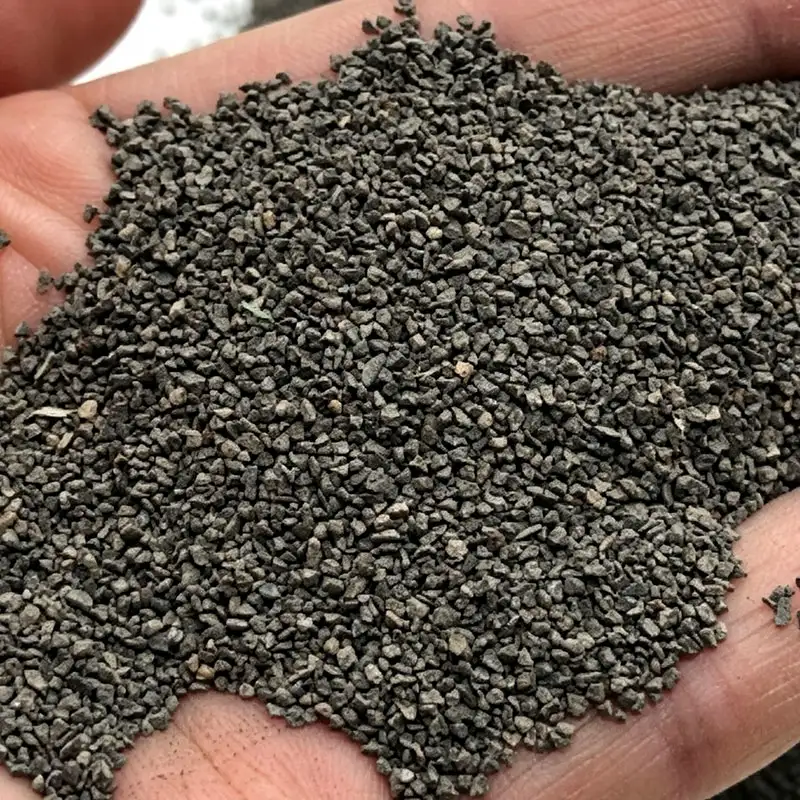

Высокоуглеродистая стальная дробь — это угловатый металлический абразив, производимый компанией Shandong Haishan Industrial Technology путем дробления, сортировки и отпуска выбранной стальной дроби. Частицы имеют острые, неровные края и контролируемый градиент твердости. Этот продукт предназначен для агрессивной подготовки поверхности, когда требуется удаление толстой ржавчины, прокатной окалины и сварочного шлака, а также где перед нанесением покрытия требуется глубокий анкерный профиль.

Производственный процесс

Производство начинается с дроби из высокоуглеродистой стали, которая измельчается в угловатые частицы. Затем измельченный материал сортируется по классам крупности и подвергается закалке для достижения желаемого баланса твердости и ударной вязкости. В результате этого процесса образуются частицы с множеством режущих кромок, которые сохраняют свою агрессивность при повторяющихся ударах.

Перед выпуском каждая производственная партия проверяется на химический состав, твердость, гранулометрический состав и микроструктуру. Методы испытаний соответствуют применимым стандартам GB/T и SAE.

Технические характеристики

Химический состав

Значения типичны для каждого класса. Фактические результаты проверяются спектрометром на каждой производственной партии.

Твердость и физические свойства

Твердость измеряют твердомером Роквелла на закрепленных образцах. Марка GP предназначена для очистки общего назначения, GL — для требований средней твердости, а GH — для максимальной режущей способности при очень твердых или толстых загрязнениях.

Распределение зерен по размерам

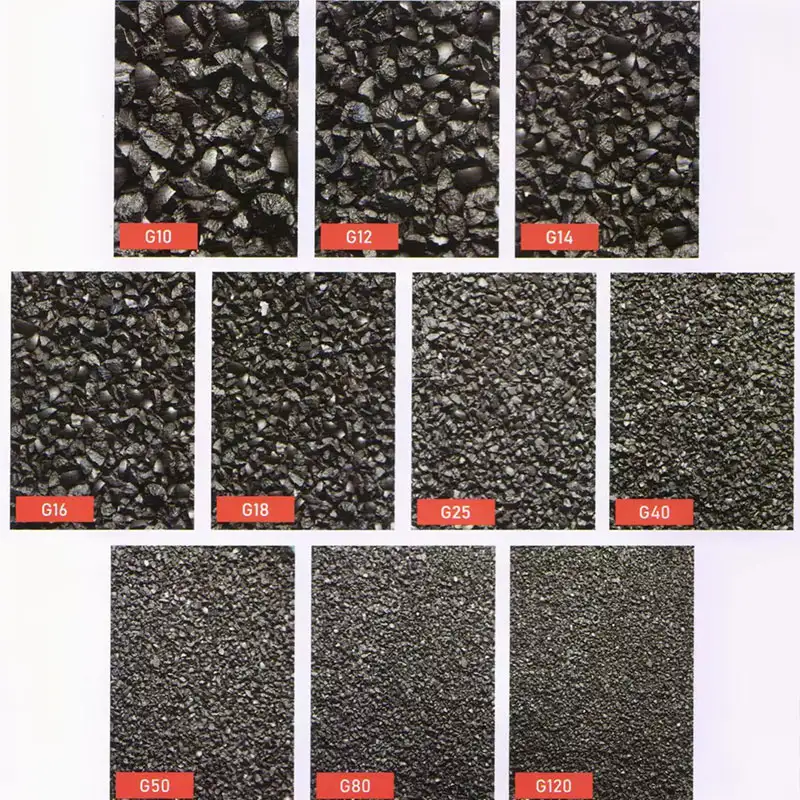

Зерно из высокоуглеродистой стали доступно в различных размерах частиц. В таблице ниже показан типичный ситовой анализ для марок стали SG с соответствующими обозначениями SAE. Обратите внимание, что обозначения SG и SAE не всегда напрямую взаимозаменяемы у разных поставщиков. Мы рекомендуем перед заказом подтвердить требуемый гранулометрический состав.

Нестандартные размеры, выходящие за пределы этого диапазона, могут быть поставлены по запросу.

Характеристики производительности

• Агрессивное режущее действие:Угловатая форма с множеством кромок эффективно удаляет густую ржавчину, окалину и сварочный шлак. Режущие кромки сохраняются при повторных циклах благодаря закаленной структуре.
• Создание анкорного профиля:Стальная крошка создает равномерный угловатый профиль поверхности, что улучшает адгезию покрытия. Глубина полученного анкерного рисунка зависит от размера зерна и твердости.
• Гибкость выбора класса:Три класса твердости (GP, GL, GH) позволяют пользователям сбалансировать скорость резания, разрушение частиц и образование пыли. Более высокие сорта твердости режут быстрее, но могут иметь немного более высокую скорость разрушения.
• Совместимость оборудования:Подходит как для дробеструйных машин, так и для струйных систем. Размер и плотность частиц обеспечивают эффективное проектирование и переработку.

Примечание:Зерно из высокоуглеродистой стали не рекомендуется использовать для обработки тонкого листового металла или прецизионных деталей из-за его агрессивного характера резки. Это может привести к чрезмерному удалению материала или деформации тонких срезов.

Руководство по выбору классов

Выбор между стальным зерном GP, GL и GH зависит от твердости заготовки, типа загрязнения и требуемого профиля поверхности.

Для большинства применений из конструкционной стали, требующих чистоты Sa 2,5, достаточно GP или GL. GH предназначен для тяжелых условий, когда время имеет решающее значение, а субстрат может переносить агрессивное обращение.

Область применения

Зерно из высокоуглеродистой стали широко используется при подготовке поверхностей в тяжелых отраслях промышленности. Типичные области применения включают в себя:

• Предварительная обработка стальных конструкций перед нанесением покрытия для защиты от сильной коррозии
• Пескоструйная очистка корпуса и палубы судна для удаления ржавчины и старого покрытия.
• Литейная очистка отливок и поковок от песка и окалины
• Проекты реконструкции мостов и резервуаров для хранения
• Очистка строительной техники от окалины и сварочного шлака
• Создание противоскользящих поверхностей на стальных пластинах

Не подходит для тонкого листового металла (обычно менее 3 мм) или деталей, требующих точного допуска по размерам.

Гарантия качества и доказательства

В Haishan имеется специальная лаборатория контроля качества, оснащенная спектрометром прямого считывания, твердомером Роквелла, металлургическим микроскопом и оборудованием для ситового анализа. Каждая партия проверяется на химический состав, твердость, гранулометрический состав и микроструктуру. Протоколы испытаний и сертификаты доступны по запросу, включая:

• Сертификат химического анализа
• Отчет об испытаниях на твердость
• Диаграмма распределения частиц по размерам
• Отчет о металлографической структуре
• Сертификат ИСО 9001:2015

Мы поставляем стальную крошку клиентам в более чем 50 стран и поддерживаем отслеживание от сырья до конечной отгрузки.



Упаковка и логистика

Стандартная упаковка — мешки по 25 кг с внутренним вкладышем из влагостойкого полиэтилена и наружным тканым полипропиленовым мешком. Для крупных заказов доступны мешки по 1000 кг на поддонах. Для экспортных поставок деревянные поддоны соответствуют применимым требованиям ISPM 15. Возможна индивидуальная упаковка и маркировка.

Мы поддерживаем запасы стандартных размеров и можем организовать морские или воздушные перевозки в большинство пунктов назначения.

Часто задаваемые вопросы

В чем разница между стальной дробью и стальной дробью?

Стальная дробь имеет сферическую форму и действует в основном за счет удара, тогда как стальная дробь имеет угловатую форму и режет и царапает поверхность. Шлиф более агрессивен для удаления сильной ржавчины и окалины и создает более глубокий профиль анкера. Дробь часто используется для шлифовки и общей очистки, когда требуется более гладкая поверхность.

Как стальная крошка влияет на шероховатость поверхности?

Остроугольные частицы создают шероховатый профиль поверхности, что улучшает адгезию покрытия. Глубина профиля анкера зависит от размера зерна, твердости, давления струи и зазора. Для конструкционной стали обычно достигается профиль поверхности 40–75 мкм. Этот профиль должен соответствовать требованиям к системе покрытия. Обратите внимание, что Sa 2,5 — это стандарт чистоты, а не показатель шероховатости. Оба должны быть указаны отдельно.

Какую твердость стального зерна выбрать?

Для общего удаления ржавчины с конструкционной стали обычно достаточно GP (42–50 HRC), и он обеспечивает самый длительный срок службы. GL (56-60 HRC) лучше подходит для более тяжелых отложений и более быстрой очистки. GH (60–66 HRC) предназначен для очень твердых или густых загрязнений, но разрушается быстрее. Наша техническая команда может помочь вам выбрать правильный сплав в соответствии с вашей конкретной заготовкой и требованиями.

Сколько раз можно перерабатывать стальную крошку?

Срок переработки зависит от марки, давления струи и твердости заготовки. В правильно обслуживаемой дробеструйной машине зерно из высокоуглеродистой стали обычно можно перерабатывать много раз. Рабочая смесь постепенно разрушается и становится округлой, что снижает эффективность резания. Рекомендуется следить за составом смеси и при необходимости добавлять новую зернистость для поддержания желаемого профиля и скорости очистки.

Можно ли использовать стальную крошку на поверхностях из нержавеющей стали?

Нет, стальная крошка изготовлена ​​из углеродистой стали и оставляет остатки железа на нержавеющей стали, вызывая загрязнение ржавчиной. Для обработки нержавеющей стали используйте дробь из нержавеющей стали или дробь из нержавеющей стали. Мы предлагаем оба типа продукции.

Какие документы вы предоставляете с каждой отправкой?

К каждой партии прилагается сертификат качества, показывающий химический состав, твердость и гранулометрический состав. Дополнительные протоколы испытаний и сертификаты ISO могут быть предоставлены по запросу.
